1. توضیحات محصولات
مواد خام میکرو دانه
اندازه دانه: 0.4-0.6μm
شرکت 10٪، 12٪
TRS > 3600 نیوتن بر میلی متر مربع
سختی HRA 91.8-92.5
قطعه کار HRC45-50 HRC55-60 HRC65 HRC68
زاویه مارپیچ 30-45 درجه
قطر لبه برش 0.2-0.9 میلی متر؛1-20 میلی متر
قطر میله ها 4-20 میلی متر
طول 50-100 میلی متر
فرم برش تخت، مربع، بینی توپی، شعاع گوشه، فلوت مخروطی و غیره
فلوت شماره 1-6
HRC45 | HRC55 | HRC60 | HRC65 |
اندازه دانه: 0.6 میلی متر Co: 10٪ مقاومت خمشی: 3350 نیوتن بر میلی متر مربع | اندازه دانه: 0.6 میلی متر Co: 10٪ مقاومت خمشی: 4000 نیوتن بر میلی متر مربع | اندازه دانه: 0.5 میلی متر Co: 12٪ مقاومت خمشی: 4300 نیوتن بر میلی متر مربع | اندازه دانه: 0.4 میلی متر Co: 12.5٪ مقاومت خمشی: 4300 نیوتن بر میلی متر مربع |
2. کاربرد
برای برش فولاد کربن، فولاد ابزار، فولاد قالب، فولاد ضد زنگ، آلیاژ تیتانیوم، مس، چدن و آلومینیوم و غیره استفاده می شود.
پوشش | رنگ | دمای پوشش | ضخامت (اوم) | HV | دمای کاربرد | ضریب اصطکاک |
TiAlN | بنفش خاکستری | <600 درجه سانتیگراد | 3-5 | 3300 | 800 درجه سانتی گراد | 0.3 |
AlTiN | مشکی | <600 درجه سانتیگراد | 3-5 | 3500 | 900 درجه سانتی گراد | 0.3 |
TiSiN | مس | <600 درجه سانتیگراد | 3-5 | 3500 | 1500 درجه سانتی گراد | 0.4 |
NaNo | آبی | <600 درجه سانتیگراد | 3-5 | 3800 | 1200 درجه سانتی گراد | 0.4 |
CrN | خاکستری نقره ای | <480 درجه سانتیگراد | 2-2.5 | 2500 | 700 درجه سانتی گراد | 0.3 |

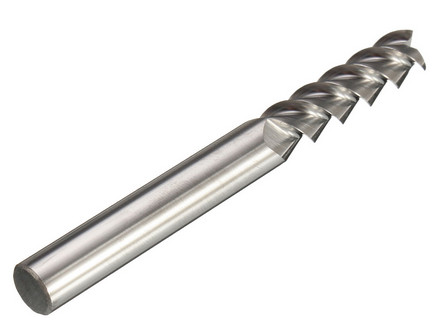

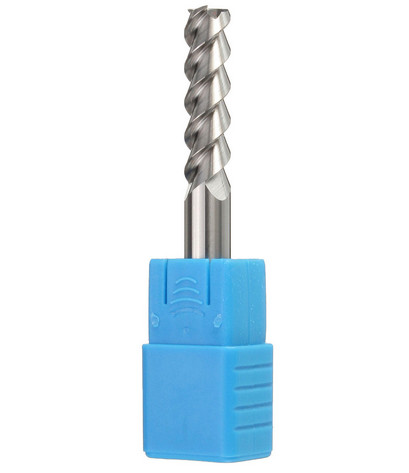

آسیاب تخت 3 فلوت
انتخاب HRC: HRC38-45، HRC45-50، HRC55-58، HRC60-62، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برای برش: فولاد اصلی، چدن، آلومینیوم، مس، گرافیت، پلاستیک،
تیتانیوم، آلیاژ، فولاد سخت، فولاد ضد زنگ، HSS و غیره
شماره کد. | قطر D | طول برش L | طول کل L | ساق پا D | فلوت ز |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |

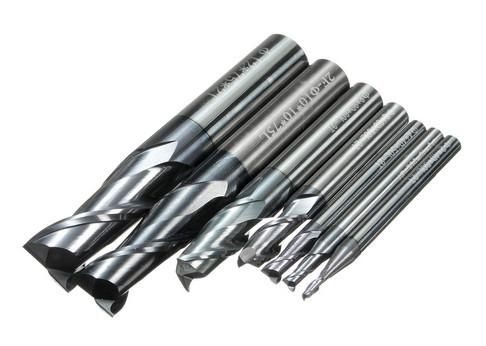

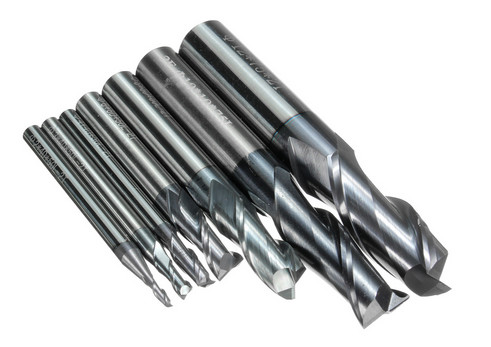

تصاویر نشان می دهد
