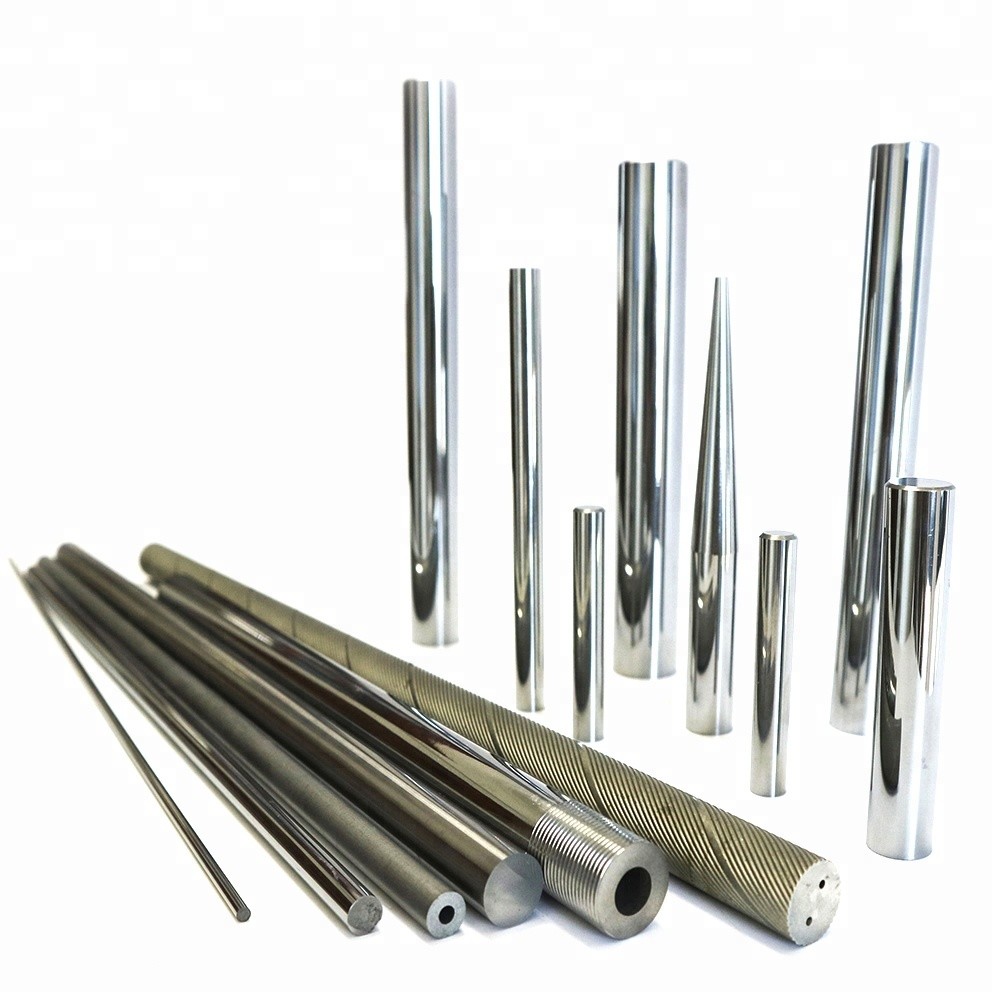

------------------------------------معرفی میله های کاربید تنگستن-------------------------------------
میله کاربید جامد زمینی و زمینی برایتولید مته، آسیاب انتهایی، کاتر، ریمر، چاقوی حکاکی، نگهدارنده ابزار ضد لرزش و سایر محصولات.
با توجه به زمینه های مختلف پردازش، مانند پردازش فولاد آلیاژی معمولی، چدن خاکستری، فولاد ضد زنگ و مواد آلیاژی مقاوم در برابر حرارت؛تکمیل و پردازش آلیاژ آلومینیوم، آلیاژ تیتانیوم؛پردازش فولاد سخت شده، آلیاژ آلومینیوم، میله کاربید باید درجه متفاوتی را انتخاب کند، ثبات و فناوری بالا کیفیت بالای محصولات ما را تضمین می کند.با خواص منحصر به فرد خود، میله کاربید به طور گسترده ای در راه آهن پرسرعت، هوا فضا، قطعات الکترونیکی و ماشین آلات استفاده می شود.
مشخصات درجه میله های کاربید تنگستن
مقطع تحصیلی | تراکم (g/cm3) |
سختی (HRA) |
TRS (MPa) | اندازه دانه (μm) | ترکیب بندی (%) |
برابر با ISO |
YL10.2 | 14.4 ~ 14.6 | ≥92.2 | ≥4000 | 0.6 ~ 0.8 | 10% CO 90% WC | K30 |
YG6X | 14.85 ~ 15.0 | ≥92.0 | ≥1860 | 0.8 ~ 1.0 | 6% CO 94% WC | K10 |
YG15 | 14.0 ~ 14.1 | ≥85.0 | ≥2800 | 1.2 ~ 2.0 | 15% CO 85% WC | / |
YG10 | 14.5 ~ 14.6 | ≥85.5 | ≥2600 | 1.2 ~ 2.0 | 10% CO 90% WC | K20 |
YG8 | 14.65 ~ 14.85 | ≥89.5 | ≥2320 | 1.2 ~ 2.0 | 8% CO 92% WC | K20 |
YG6 | 14.85 ~ 15.05 | ≥90.0 | ≥2150 | 1.2 ~ 2.0 | 6% CO 94% WC | K10 |
تصاویر

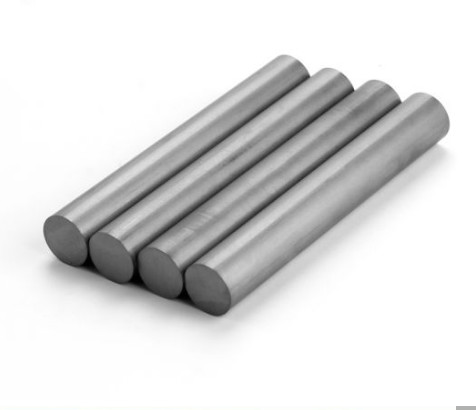

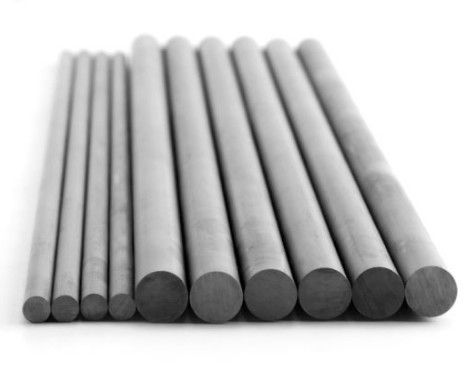

میله های جامد (متریک) 330 میلی متر
زمین نزنید | h6 |
L |
به من. |
زمین نزنید | h6 |
L |
به من. |
||
D | به من. | D | به من. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
دو میله مجرای خنک کننده مستقیم، TK کاهش یافته
زمین نزنید | زمین h6 |
TK |
به من. |
D |
به من. |
L |
آ |
|
D |
به من. |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | 0.15 ± |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | 0.20 ± |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | 0.30 ± | 0.50 |
دو مجرای خنک کننده حلزونی 30 درجه (نوع HE-30 درجه)
زمین نزنید | زمین h6 |
L به من.+5.0 |
TK |
به من. |
D |
به من. |
گام صدا |
|
D | به من. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ± 0.2 |
0.80 | 0.15 ± |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | 0.3 ± | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | 0.4 ± |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | 0.20 ± |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | 0.25 ± |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | 0.5± | 2.50 | 108.83 |
