ما آسیابهای نهایی کاربید تنگستن با کیفیت بالا با توضیحات زیر ارائه می دهیم
1. ترکیب شیمیایی: 10٪ -12٪ Co-WC ، 100٪ ماده اولیه.
2. خصوصیات فیزیکی و مکانیکی: تراکم: 14.40-14.65g / cm3 سختی: HRA91.8-92.5 TRS> 3600N / mm2 ، زاویه مارپیچ 30 ° -45 °.
3 ، قطر لبه برش 0.2-0.9 میلی متر1-20 میلی متر
4 ، ساختار سازمانی: WC متوسط اندازه دانه: 0.4-0.6um
5. با استانداردهای بین المللی مطابقت دارد: K20-K30 ، K20-K40
6 ، مناسب برای: ماشینکاری چدن ، آلیاژ غیر آهنی ، فلزات غیر آهنی ، آلیاژ نسوز ، آلیاژ تیتانیوم ، فولاد آلیاژی ، فولاد کربنی و سایر مواد غیر فلزی.این مناسب برای اتمام پردازش شیارها و جانبی است. در همین حال ، این می تواند با سرعت بالا و راندمان بالا پردازش شود که ماده HRC> 60 باشد
معرفی مواد کاربید آسیاب End
| کاربید درجه | جزئیات فنی میله کاربید تنگستن |
| 10U | شرکت: 10٪ WC 89٪ عنصر نادر: 1٪ HRA: 90.5 درجه درجه دانه: 0.75um |
| 12U | شرکت: 12٪ WC 85٪ عنصر نادر: 3٪ HRA: 92.5 ° دانه اندازه دانه: 0.4um |
| K40 | شرکت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93 ° اندازه دانه: 0.4um |
| K44 | شرکت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93.5 ° درجه دانه: 0.4um |
موادی که باید برش داده شوند
| کاربید درجه | HRC از آسیاب پایان | موادی که باید برش داده شوند |
| 10U | HRC45-50 | برای برش مواد تحت HRC35 |
| 12U | HRC55-58 | برای برش مواد تحت HRC50 |
| K40 | HRC60-62 | برای برش مواد تحت HRC55 |
| K44 | HRC65-70 | برای برش مواد تحت HRC63 |
پوشش مربوطه
| کاربید درجه | HRC از آسیاب پایان | پوشش مربوطه |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | نانو |
معرفی مواد کاربید آسیاب End
| AlTiN | TiAlN | TiSlN | نانو | |
| سختی (HV) | 3200 | 2800 | 3600 | 42 (معدل) |
| ضخامت (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| دمای اکسیداسیون (درجه) | 900 | 800 | 1000 | 1200 |
| ضریب اصطکاک | 0.3 | 0.3 | 0.45 | 0.4 |
| رنگ | سیاه | بنفشه | فلز مس | آبی |
2. کاربرد
برای برش فولاد کربن ، فولاد ابزار ، فولاد قالب ، فولاد ضد زنگ ، آلیاژ تیتانیوم ، مس ، چدن و آلومینیوم و غیره استفاده می شود
تجهیزات سنگزنی: ، ANCA ، ROLLOMATIC
تجهیزات آزمایش: ZOLLER
3. پوشش
| پوشش | رنگ | دمای پوشش | ضخامت (ام) | HV | دمای برنامه | ضریب اصطکاک |
TiAlN |
بنفش - خاکستری | <600 درجه سانتیگراد | 3-5 | 3300 | 800 درجه سانتیگراد | 0.3 |
| AlTiN | سیاه | <600 درجه سانتیگراد | 3-5 | 3500 | 900 درجه سانتیگراد | 0.3 |
| TiSiN | فلز مس | <600 درجه سانتیگراد | 3-5 | 3500 | 1500 درجه سانتیگراد | 0.4 |
| نه | آبی | <600 درجه سانتیگراد | 3-5 | 3800 | 1200 درجه سانتیگراد | 0.4 |
| CrN | خاکستری نقره ای | <480 درجه سانتیگراد | 2-2.5 | 2500 | 700 درجه سانتیگراد | 0.3 |
اندازه های استاندارد:
| شماره سفارش. | قطر فلوت (d) | طول برش (l) | دیسک شنک (D) | طول کلی (L) |
| 1.0 × 2.5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1.5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2.5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3.0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3.5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4.0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4.5 × 11 × 6D × 50 لیتر | 4.5 | 11 | 6 | 50 |
| 5.0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5.5 × 13 × 6D × 50 لیتر | 5.5 | 13 | 6 | 50 |
| 6.0 × 15 × 6D × 50 لیتر | 6.0 | 15 | 6 | 50 |
| 6.5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7.0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7.5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8.0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8.5 × 25 × 10D × 75 لیتر | 8.5 | 25 | 10 | 75 |
| 9.0 × 25 × 10D × 75 لیتر | 9.0 | 25 | 10 | 75 |
| 9.5 × 25 × 10D × 75 لیتر | 9.5 | 25 | 10 | 75 |
| 10.0 × 25 × 12D × 75 لیتر | 10.0 | 25 | 12 | 75 |
| 10.5 × 25 × 12D × 75 لیتر | 10.5 | 25 | 12 | 75 |
| 11.0 × 28 × 12D × 75 لیتر | 11.0 | 28 | 12 | 75 |
| 11.5 × 28 × 12D × 75 لیتر | 11.5 | 28 | 12 | 75 |
| 12.0 × 30 × 12D × 75 لیتر | 12.0 | 30 | 12 | 75 |
| 13.0 × 33 × 16D × 100 لیتر | 13.0 | 33 | 16 | 100 |
| 14.0 × 40 × 16D × 100 لیتر | 14.0 | 40 | 16 | 100 |
| 15.0 × 40 × 16D × 100 لیتر | 15.0 | 40 | 16 | 100 |
| 16.0 × 40 × 16D × 100 لیتر | 16.0 | 40 | 16 | 100 |
| 17.0 × 40 × 20D × 100L | 17.0 | 40 | 20 | 100 |
| 18.0 × 40 × 20D × 100 لیتر | 18.0 | 40 | 20 | 100 |
| 19.0 × 40 × 20D × 100 لیتر | 19.0 | 40 | 20 | 100 |
| 20.0 × 40 × 20D × 100L | 20.0 | 40 | 20 | 100 |
| 25.0 × 40 × 25D × 100 لیتر | 25.0 | 40 | 25 | 100 |
2 فلوت آسیاب انتهایی
</s></s>
انتخاب HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برای برش: فولاد اصلی ، چدن ، آلومینیوم ، مس ، گرافیت ، پلاستیک ،
تیتانیوم ، آلیاژ ، فولاد سخت ، فولاد ضد زنگ ، HSS و غیره
| شماره کد. |
قطر د |
طول برش من |
طول کل ل |
شانک د |
فلوت ز |
| 2GW1-01002050 | 1 | 3 | 50 | 4 | 2 |
| 2GW1-01504050 | 1.5 | 4 | 50 | 4 | 2 |
| 2GW1-02050500 | 2 | 5 | 50 | 4 | 2 |
| 2GW1-02507050 | 2.5 | 7 | 50 | 4 | 2 |
| 2GW1-03008050 | 3 | 8 | 50 | 4 | 2 |
| 2GW1-04010050 | 4 | 10 | 50 | 4 | 2 |
| 2GW1-04015075 | 4 | 15 | 75 | 4 | 2 |
| 2GW1-04020100 | 4 | 20 | 100 | 4 | 2 |
| 2GW1-05012050 | 5 | 13 | 50 | 6 | 2 |
| 2GW1-06015050 | 6 | 15 | 50 | 6 | 2 |
| 2GW1-06020075 | 6 | 20 | 75 | 6 | 2 |
| 2GW1-06020100 | 6 | 30 | 100 | 6 | 2 |
| 2GW1-06020060 | 8 | 20 | 60 | 8 | 2 |
| 2GW1-08025075 | 8 | 25 | 75 | 8 | 2 |
| 2GW1-08025100 | 8 | 35 | 100 | 8 | 2 |
| 2GW1-010025075 | 10 | 25 | 75 | 10 | 2 |
| 2GW1-010040100 | 10 | 40 | 100 | 10 | 2 |
| 2GW1-012020075 | 12 | 30 | 75 | 12 | 2 |
| 2GW1-012040100 | 12 | 40 | 100 | 12 | 2 |
| 2GW1-014020080 | 14 | 30 | 80 | 14 | 2 |
| 2GW1-014100100 | 14 | 40 | 100 | 14 | 2 |
| 2GW1-016040100 | 16 | 40 | 100 | 16 | 2 |
| 2GW1-018040100 | 18 | 40 | 100 | 18 | 2 |
| 2GW1-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW1-06040150 | 6 | 40 | 150 | 6 | 2 |
| 2GW1-08050150 | 8 | 50 | 150 | 8 | 2 |
| 2GW1-010050150 | 10 | 50 | 150 | 10 | 2 |
| 2GW1-012050150 | 12 | 50 | 150 | 12 | 2 |
| 2GW1-014060150 | 14 | 60 | 150 | 14 | 2 |
| 2GW1-016060150 | 16 | 60 | 150 | 16 | 2 |
| 2GW1-018060150 | 18 | 60 | 150 | 18 | 2 |
| 2GW1-020060150 | 20 | 60 | 150 | 20 | 2 |
3 فلوت آسیاب Flat End
</s></s>
انتخاب HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برای برش: فولاد اصلی ، چدن ، آلومینیوم ، مس ، گرافیت ، پلاستیک ،
تیتانیوم ، آلیاژ ، فولاد سخت ، فولاد ضد زنگ ، HSS و غیره
| شماره کد. |
قطر د |
طول برش من |
طول کل ل |
شانک د |
فلوت ز |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
4 فلوت Flat End Mill
</s></s>
انتخاب HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برای برش: فولاد اصلی ، چدن ، آلومینیوم ، مس ، گرافیت ، پلاستیک ،
تیتانیوم ، آلیاژ ، فولاد سخت ، فولاد ضد زنگ ، HSS و غیره
| شماره کد. |
قطر د |
طول برش من |
طول کل ل |
شانک د |
فلوت ز |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
6 فلوت Flat End Mill
</s></s>
انتخاب HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برای برش: فولاد اصلی ، چدن ، آلومینیوم ، مس ، گرافیت ، پلاستیک ،
تیتانیوم ، آلیاژ ، فولاد سخت ، فولاد ضد زنگ ، HSS و غیره
| شماره کد. |
قطر د |
طول برش من |
طول کل ل |
شانک د |
فلوت ز |
| 6GW1-06016050 | 6 | 16 | 50 | 6 | 6 |
| 6GW1-06025075 | 6 | 25 | 75 | 6 | 6 |
| 6GW1-06036100 | 6 | 36 | 100 | 6 | 6 |
| 6GW1-0802060 | 8 | 20 | 60 | 8 | 6 |
| 6GW1-08032075 | 8 | 32 | 75 | 8 | 6 |
| 6GW1-08042100 | 8 | 42 | 100 | 8 | 6 |
| 6GW1-10025075 | 10 | 25 | 75 | 10 | 6 |
| 6GW1-10042100 | 10 | 42 | 100 | 10 | 6 |
| 6GW1-012030075 | 12 | 30 | 75 | 12 | 6 |
| 6GW1-012042100 | 12 | 42 | 100 | 12 | 6 |
| 6GW1-012055155 | 12 | 55 | 155 | 12 | 6 |
| 6GW1-014040100 | 14 | 40 | 100 | 14 | 6 |
| 6GW1-014065150 | 14 | 65 | 150 | 14 | 6 |
| 6GW1-016040100 | 16 | 40 | 100 | 16 | 6 |
| 6GW1-016065150 | 16 | 65 | 150 | 16 | 6 |
| 6GW1-020045100 | 20 | 45 | 100 | 20 | 6 |
| 6GW1-020070150 | 20 | 70 | 150 | 20 | 6 |

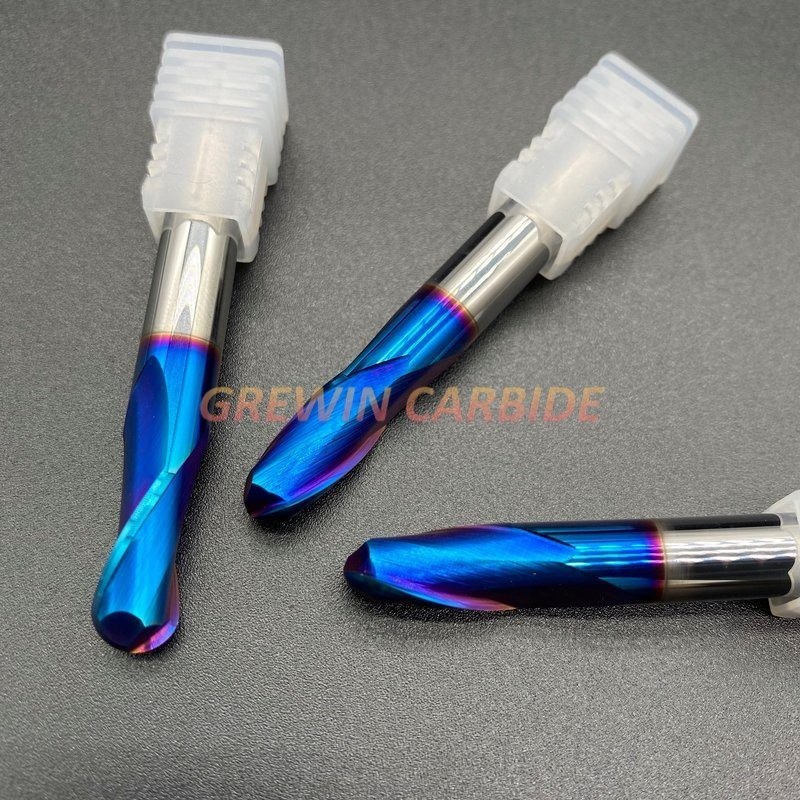

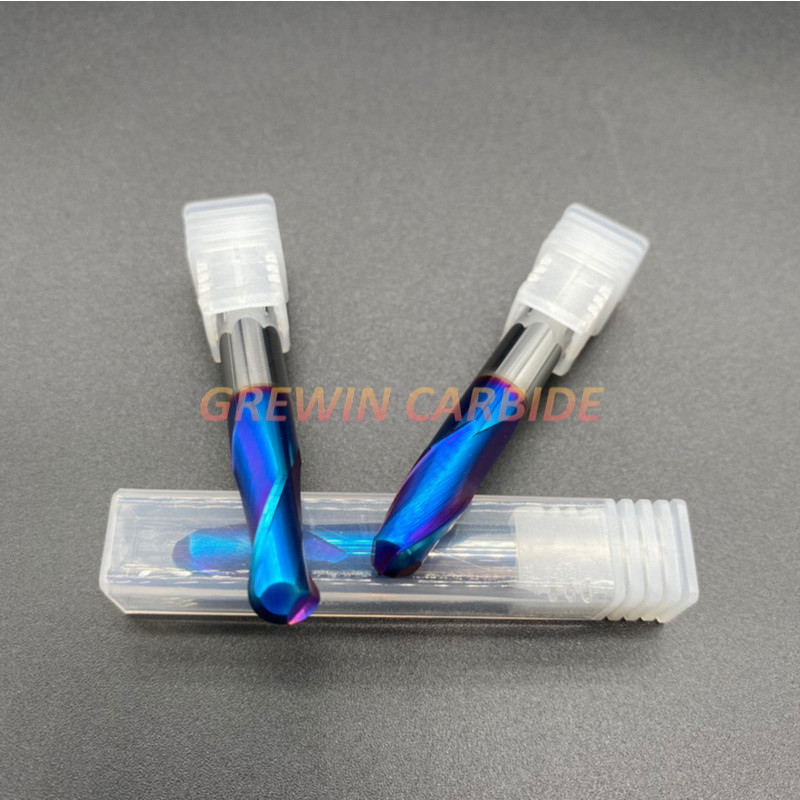

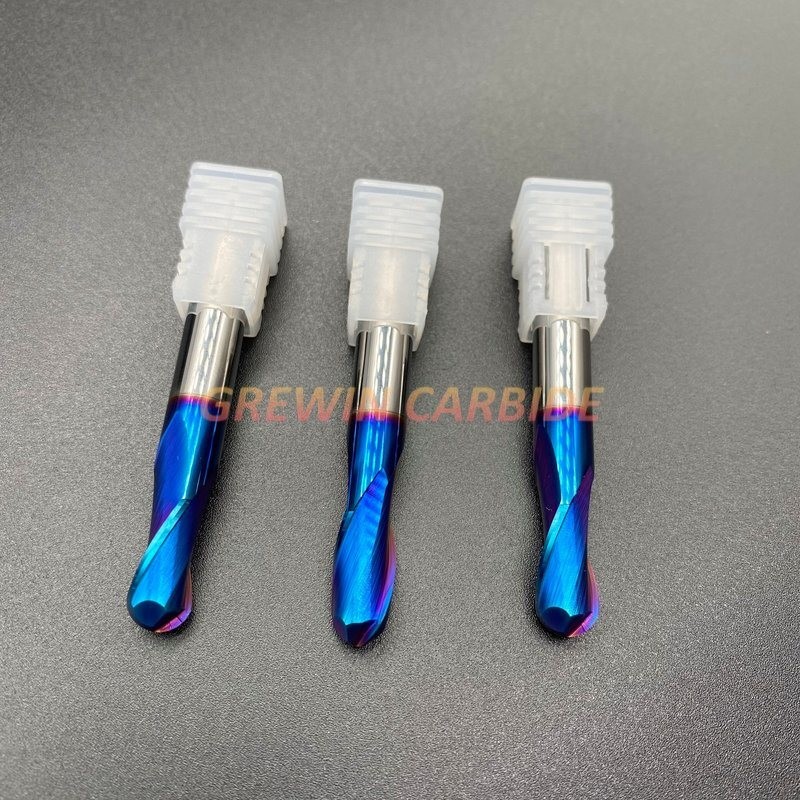

نمایش محصول:
</s></s>
</s></s>
</s></s>
</s></s>
</s></s>
اطلاعات بیشتر ، لطفا با ما تماس بگیرید.
با احترام
کاربید GREWIN
