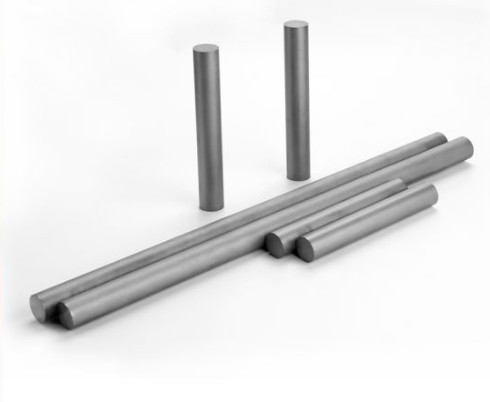

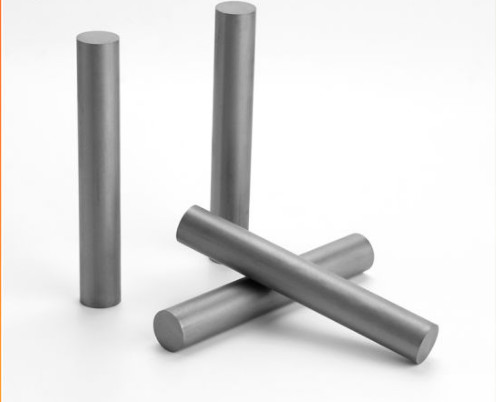

میله های کاربید تنگستن برای End Mills
برای دستیابی به بهترین عملکرد ممکن، بسیار مهم است که درجه کاربید مناسب را برای کاربرد خود انتخاب کنید، مهندسان مجرب ما می توانند در طراحی و انتخاب مواد به شما کمک کنند تا بهترین سایش را برای نیاز خاص شما تضمین کنند.
|
نام محصول
|
میله های کاربید تنگستن YG10X برای End Mills
|
|
مواد
|
کاربید تنگستن
|
|
رنگ
|
خاکستری
|
|
استاندارد
|
سفارشی شده
|
|
مقطع تحصیلی
|
YG8، YG9C، YG10x
|
|
برید
|
BWCARBIDE
|
|
اندازه
|
سفارشی
|
|
استفاده شده
|
برای دریل های فرز Endmills
|
میله های جامد (متریک) 330 میلی متر
| زمین نزنید | h6 |
L |
به من. |
زمین نزنید | h6 |
L |
به من. |
||
| D | به من. | D | به من. | ||||||
| Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
| Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
| Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
| Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
| Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
| Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
| Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
| Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
| Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
| Ø11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
| Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
| Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
| Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
| Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
| Ø16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 | |||||
دو میله مجرای خنک کننده مستقیم، TK کاهش یافته
| زمین نزنید | زمین h6 |
TK |
به من. |
D |
به من. |
L |
آ |
|
D |
به من. |
|||||||
| 6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | 0.15 ± |
330 |
0.15 |
| 7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
| 8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
| 9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
| 10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
| 11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
| 12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
| 13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
| 14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
| 15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
| 16.3 | 16.0 | 5.0 | 1.50 | 0.20 ± |
0.40 | |||
| 17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
| 18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
| 19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
| 20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | 0.30 ± | 0.50 | ||
دو مجرای خنک کننده حلزونی 30 درجه (نوع HE-30 درجه)
| زمین نزنید | زمین h6 |
L به من.+5.0 |
TK |
به من. |
D |
به من. |
گام صدا |
|
| D | به من. | |||||||
| 6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ± 0.2 |
0.80 | 0.15 ± |
32.65 |
| 7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
| 8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
| 9.3 | 9.0 | 330 | 4.5 | 0.3 ± | 1.40 | 48.97 | ||
| 10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
| 11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | 0.4 ± |
1.40 | 59.86 | |
| 12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
| 13.3 | 13.0 | 330 | 6.1 | 1.75 | 0.20 ± |
70.74 | ||
| 14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
| 15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
| 16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
| 17.3 | 17.0 | 330 | 8.5 | 1.75 | 0.25 ± |
92.50 | ||
| 18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
| 19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
| 20.3 | 20.0 | 330 | 10.0 | 0.5± | 2.50 | 108.83 | ||
