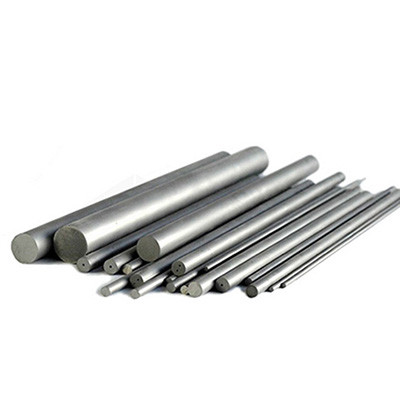

جای خالی کاربید کاربید تنگستن سنگ زنی ISO9001 SGS با Sprail Hole K10
شرح
| اندازه | استاندارد یا سفارشی |
| نام تجاری | G&W |
| زمان تحویل | 7-15 روز |
| بسته بندی | جعبه پلاستیکی |
| نوع پرداخت | T / T ، Western Union ، پی پال |
| بازارهای اصلی | ترکیه ، اسرائیل ، ایالات متحده ، پاکستان ، مصر ، آلمان ، ایران ، تایلند ، هند و غیره |
مقطع تحصیلی
| مقطع تحصیلی | دامنه ISO | کبالت٪ | تراکم g / cm3 |
سختی هرا |
TRS N / mm2 |
| YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
| YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
| YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
| YL10.2 | K30 | 10 | 14.50 | 91.8 | 2400 |
| YG13X | K30-K40 | 13 | 14.30 | 89.5 | 2600 |
| YG15 | K40 | 15 | 14.00 | 87.5 | 280 |
تصاویر
اندازه
میله های جامد (متریک) 330 میلی متر
| بی نهایت | h6 |
ل |
به من. |
بی نهایت | h6 |
ل |
به من. |
||
| د | به من. | د | به من. | ||||||
| .22.2 | + 0.3 / + 0 | 2.0 | 330 | + 5 / + 0 | .217.2 | + 0.3 / + 0 | 17 | 330 | + 5 / + 0 |
| .23.2 | + 0.3 / + 0 | 3.0 | 330 | + 5 / + 0 | .218.2 | + 0.3 / + 0 | 18 | 330 | + 5 / + 0 |
| .24.2 | + 0.3 / + 0 | 4.0 | 330 | + 5 / + 0 | .219.2 | + 0.3 / + 0 | 19 | 330 | + 5 / + 0 |
| 5.2 | + 0.3 / + 0 | 5.0 | 330 | + 5 / + 0 | .220.2 | + 0.3 / + 0 | 20 | 330 | + 5 / + 0 |
| 6.2 | + 0.3 / + 0 | 6.0 | 330 | + 5 / + 0 | .221.2 | + 0.3 / + 0 | 21 | 330 | + 5 / + 0 |
| 7.2 | + 0.3 / + 0 | 7.0 | 330 | + 5 / + 0 | .222.2 | + 0.3 / + 0 | 22 | 330 | + 5 / + 0 |
| 8.2 | + 0.3 / + 0 | 8.0 | 330 | + 5 / + 0 | .223.2 | + 0.3 / + 0 | 23 | 330 | + 5 / + 0 |
| 9.2 | + 0.3 / + 0 | 9.0 | 330 | + 5 / + 0 | .224.2 | + 0.3 / + 0 | 24 | 330 | + 5 / + 0 |
| .210.2 | + 0.3 / + 0 | 10.0 | 330 | + 5 / + 0 | 25.2 | + 0.3 / + 0 | 25 | 330 | + 5 / + 0 |
| .211.2 | + 0.3 / + 0 | 11.0 | 330 | + 5 / + 0 | .226.2 | + 0.3 / + 0 | 26 | 330 | + 5 / + 0 |
| .212.2 | + 0.3 / + 0 | 12.0 | 330 | + 5 / + 0 | 27.2 | + 0.3 / + 0 | 27 | 330 | + 5 / + 0 |
| .213.2 | + 0.3 / + 0 | 13.0 | 330 | + 5 / + 0 | .228.2 | + 0.3 / + 0 | 28 | 330 | + 5 / + 0 |
| .214.2 | + 0.3 / + 0 | 14.0 | 330 | + 5 / + 0 | .229.2 | + 0.3 / + 0 | 29 | 330 | + 5 / + 0 |
| .215.2 | + 0.3 / + 0 | 15.0 | 330 | + 5 / + 0 | .230.2 | + 0.3 / + 0 | 30 | 330 | + 5 / + 0 |
| 16.2 | + 0.3 / + 0 | 16.0 | 330 | + 5 / + 0 | |||||
دو میله مستقیم مایع خنک کننده ، کاهش TK
| بی نهایت | زمین h6 |
TK |
به من. |
د |
به من. |
ل |
آ |
|
د |
به من. |
|||||||
| 6.3 | + 0.3 / 0 |
6.0 | 1.5 | 0 / -0.20 | 0.80 | 15 0.15 |
330 |
0.15 |
| 7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
| 8.3 | 8.0 | 2.6 | 0 / -0.30 |
1.00 | 0.15 | |||
| 9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
| 10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
| 11.3 | + 0.4 / 0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
| 12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
| 13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
| 14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
| 15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
| 16.3 | 16.0 | 5.0 | 1.50 | 0 0.20 |
0.40 | |||
| 17.3 | 0/5 / 0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
| 18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
| 19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
| 20.3 | 20.0 | 6.2 | 0 / -0.40 | 2.00 | 30 0.30 | 0.50 | ||
30 درجه دو مایع خنک کننده حلیک (نوع HE-30 °)
| بی نهایت | زمین h6 |
ل Tol. به من. +5.0 +5.0 |
TK |
به من. |
د |
به من. |
گام صدا |
|
| د | به من. | |||||||
| 6.3 | + 0.4 / + 1.0 |
6.0 | 330 | 2.7 | ± 0.2 |
0.80 | 15 0.15 |
32.65 |
| 7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
| 8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
| 9.3 | 9.0 | 330 | 4.5 | ± 0.3 | 1.40 | 48.97 | ||
| 10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
| 11.3 | + 0.4 / + 1.2 |
11.0 | 330 | 4.9 | ± 0.4 |
1.40 | 59.86 | |
| 12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
| 13.3 | 13.0 | 330 | 6.1 | 1.75 | 0 0.20 |
70.74 | ||
| 14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
| 15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
| 16.3 | + 0.4 / + 1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
| 17.3 | 17.0 | 330 | 8.5 | 1.75 | 5 0.25 |
92.50 | ||
| 18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
| 19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
| 20.3 | 20.0 | 330 | 10.0 | 0.5 | 2.50 | 108.83 | ||
