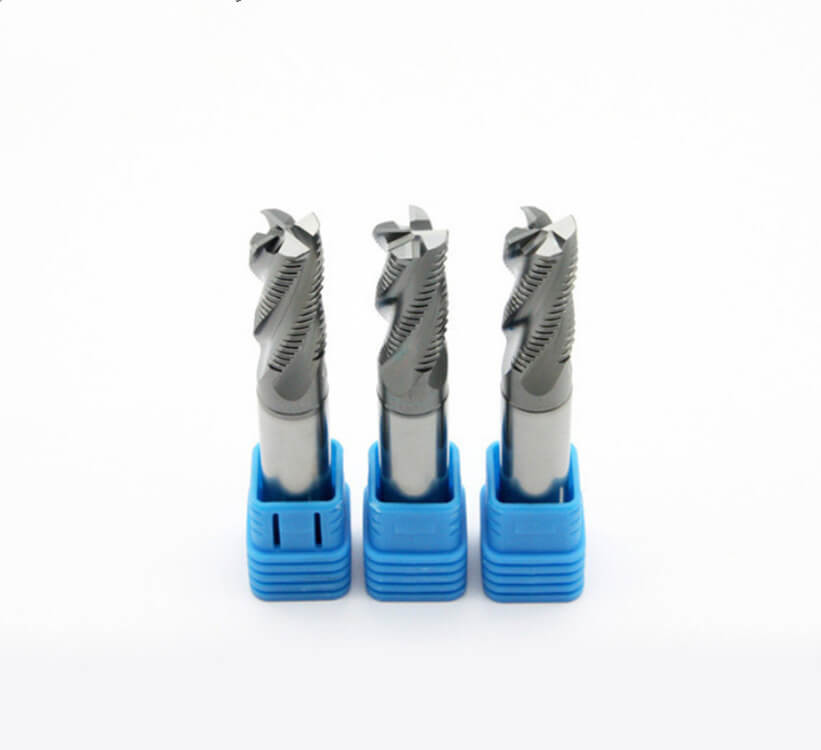

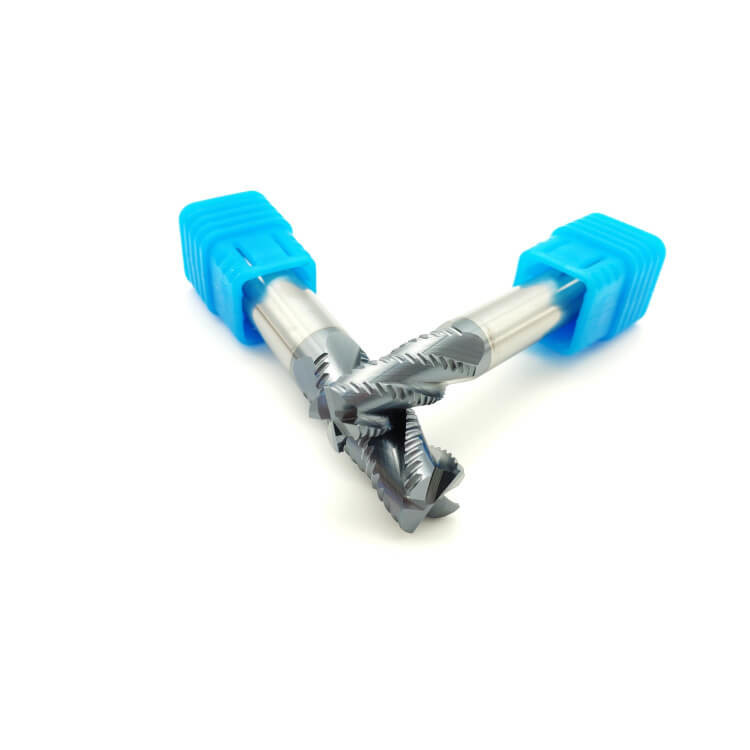

2/4/6 فلوت ها کاربید کاربید کاربید جامد Endmills / Endmills کاربید تنگستن با پوشش
مواد اولیه میکرو دانه
اندازه دانه: 0.4-0.6 میکرون
شرکت 10٪، 12٪
TRS> 3600 N / mm2
سختی: HRA 91.8-92.5
HRC خشم: HRC45-50 HRC55-60 HRC65 HRC68
زاویه الیکس: 30 درجه -45 درجه
قطر میله: 4-20 میلی متر
طول: 50-150 میلی متر، سفارشی
فرم برش: خشك كردن
فلاش شماره: 2/4/6
مورد استفاده برای برش فولاد کربن، فولاد ابزار، فولاد قالب، فولاد ضد زنگ، آلیاژ تیتانیوم، مس، آهن و آلومینیوم و غیره
تجهیزات سنگزنی: ، ANCA، ROLLOMATIC
تجهیزات تست: ZOLLER
معرفی مواد کاربید آسیاب پایان
درجه کاربید | جزئیات فنی از میله های کاربید تنگستن |
10U | Co: 10٪ WC 89٪ عنصر نادر: 1٪ HRA: 90.5 درجه دانه: 0.75um |
12U | شرکت: 12٪ WC 85٪ عنصر نادر: 3٪ HRA: 92.5 ° دانه اندازه: 0.4um |
K40 | شرکت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93 ° اندازه دانه: 0.4um |
K44 | شرکت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93.5 ° دانه اندازه: 0.4um |
مواد مورد نیاز برای برش
درجه کاربید | HRC آسیاب پایان | مواد مورد نیاز برای برش |
10U | HRC45-50 | برای برش مواد تحت HRC35 |
12U | HRC55-58 | برای برش مواد تحت HRC50 |
K40 | HRC60-62 | برای برش مواد تحت HRC55 |
K44 | HRC65-70 | برای برش مواد تحت HRC63 |
پوشش مناسب
درجه کاربید | HRC آسیاب پایان | پوشش مناسب |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | نانو |
معرفی مواد کاربید آسیاب پایان
AlTiN | TiAlN | TiSlN | نانو | |
سختی (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
ضخامت (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
دمای اکسیداسیون (°) | 900 | 800 | 1000 | 1200 |
ضریب اصطکاک | 0.3 | 0.3 | 0.45 | 0.4 |
رنگ | سیاه | بنفش | فلز مس | آبی |
4 فلوت صاف پایان میل
HRC انتخاب: HRC38-45، HRC45-50، HRC55-58، HRC60-62، HRC65-70
انتخاب پوشش: AITiN، AICrSiN، AITiCrSIN، TiSiN، NACO-BLUE
مواد برش: فولاد، چدن، آلومینیوم، مس، گرافیت، پلاستیک،
تیتانیوم، آلیاژ، فولاد سخت، فولاد ضد زنگ، HSS و غیره
اندازه های بیشتر در دسترس برای آسیاب پایان آلومینیوم:
شماره کد. | دیامتر د | طول برش ل | طول کل ل | شانک د | فلوت ها Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
