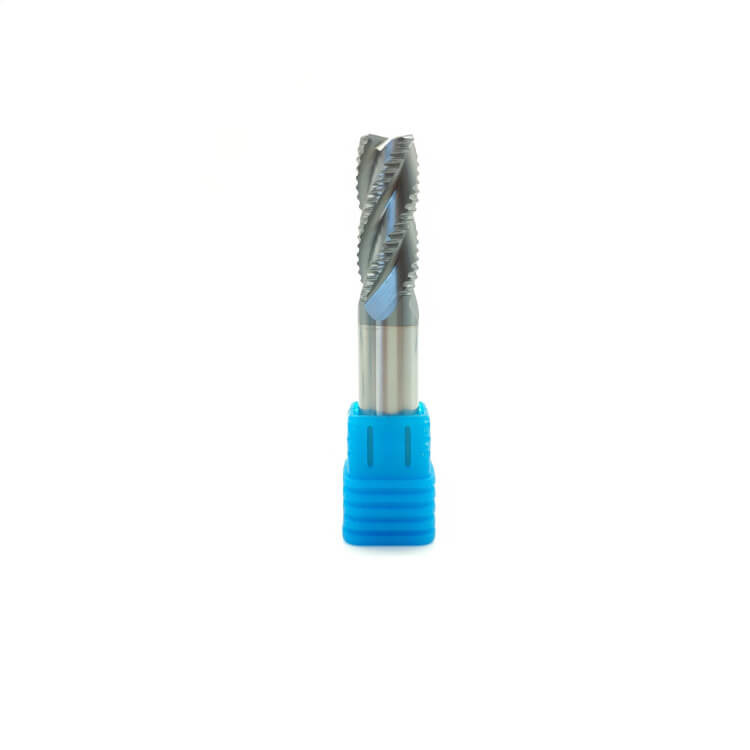

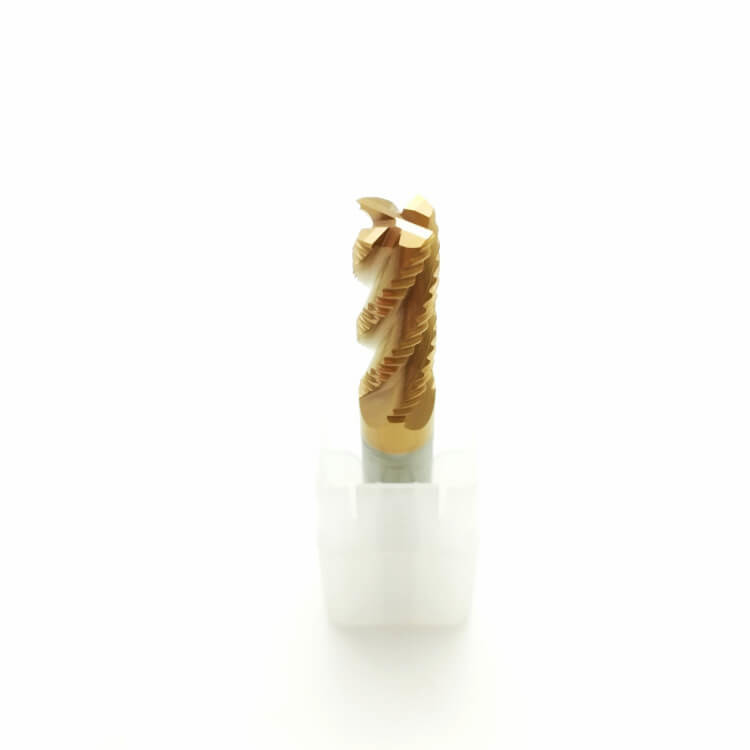

6mm-20mm کاربید خرد کردن پایان میلز برش 4 فلوت HRC55 AlTiN Coating Cutter
توضیحات محصول
مواد اولیه میکرو دانه
اندازه دانه: 0.4-0.6 میکرون
شرکت 10٪، 12٪
TRS> 3600 N / mm2
سختی HRA 91.8-92.5
قطعه کار HRC45-50 HRC55-60 HRC65 HRC68
زاویه مارپیچی 30 درجه -45 درجه
قطر برش لبه 0.2-0.9 میلی متر؛ 1-30 میلی متر
قطر میله 4-30 میلیمتر
طول 50-150 میلی متر
| HRC45 | HRC55 | HRC60 | HRC65 |
| اندازه دانه: 0.6 متر شرکت: 10٪ استحکام کششی: 3350N / mm2 | اندازه دانه: 0.6 متر شرکت: 10٪ استحکام کششی: 4000N / mm2 | اندازه دانه: 0.5 میلیمتر شرکت: 12٪ استحکام کششی: 4300N / mm2 | اندازه دانه: 0.4 گرم شرکت: 12.5٪ استحکام کششی: 4300N / mm2 |
تجهیزات سنگزنی: ، ANCA، ROLLOMATIC
تجهیزات تست: ZOLLER
پوشش
| پوشش | رنگ | دمای پوشش | ضخامت (um) | HV | دمای برنامه | ضریب اصطکاک |
| TiAlN | بنفش خاکستری | <600 درجه سانتی گراد | 3-5 | 3300 | 800 درجه سانتی گراد | 0.3 |
| AiTiN | سیاه | <600 درجه سانتی گراد | 3-5 | 3500 | 900 درجه سانتی گراد | 0.3 |
| TiXco | فلز مس | <600 درجه سانتی گراد | 3-5 | 3500 | 1500 درجه سانتی گراد | 0.4 |
| NaNo | آبی | <600 درجه سانتی گراد | 3-5 | 3800 | 1200 درجه سانتی گراد | 0.4 |
| AiCrN | خاکستری نقره ای | <480 درجه سانتی گراد | 2-2.5 | 2500 | 700 درجه سانتیگراد | 0.3 |
اندازه استاندارد:
| شماره سفارش. | فلاش دی (د) | طول برش (l) | دیوانه (D) | طول کلی (L) |
| 1.0 × 2.5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1.5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2.5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3.0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3.5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4.0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4.5 × 11 × 6D × 50L | 4.5 | 11 | 6 | 50 |
| 5.0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5.5 × 13 × 6D × 50L | 5.5 | 13 | 6 | 50 |
| 6.0 × 15 × 6D × 50L | 6.0 | 15 | 6 | 50 |
| 6.5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7.0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7.5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8.0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8.5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
| 9.0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
| 9.5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
| 10.0 × 25 × 12D × 75L | 10.0 | 25 | 12 | 75 |
| 10.5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11.0 × 28 × 12D × 75L | 11.0 | 28 | 12 | 75 |
| 11.5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12.0 × 30 × 12D × 75L | 12.0 | 30 | 12 | 75 |
| 13.0 × 33 × 16D × 100L | 13.0 | 33 | 16 | 100 |
| 14.0 × 40 × 16D × 100L | 14.0 | 40 | 16 | 100 |
| 15.0 × 40 × 16D × 100L | 15.0 | 40 | 16 | 100 |
| 16.0 × 40 × 16D × 100L | 16.0 | 40 | 16 | 100 |
| 17.0 × 40 × 20D × 100L | 17.0 | 40 | 20 | 100 |
| 18.0 × 40 × 20D × 100L | 18.0 | 40 | 20 | 100 |
| 19.0 × 40 × 20D × 100L | 19.0 | 40 | 20 | 100 |
| 20.0 × 40 × 20D × 100L | 20.0 | 40 | 20 | 100 |
| 25.0 × 40 × 25D × 100L | 25.0 | 40 | 25 | 100 |
