برش کاربید کاربید
3 فلوت Flat End Mill
</s>avkanî
انتخاب HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
انتخاب پوشش: AITiN ، AICrSiN ، AITiCrSIN ، TiSiN ، NACO-BLUE
مواد قابل برش: فولاد اصلی ، چدن ، آلومینیوم ، مس ، گرافیت ، پلاستیک ،
تیتانیوم ، آلیاژ ، استیل سخت ، فولاد ضد زنگ ، HSS و غیره
| شماره کد. |
الماس د |
طول برش ل |
طول کل ل |
ساقه د |
فلوت ز |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. برنامه
مورد استفاده برای برش فولاد کربن ، فولاد ابزار ، فولاد قالب ، فولاد ضد زنگ ، آلیاژ تیتانیوم ، مس ، چدن و آلومینیوم و غیره
معرفی مواد کاربید آسیاب End
| درجه کاربید | مشخصات فنی میله کاربید تنگستن |
| 10U | شركت: 10٪ WC 89٪ عنصر نادر: 1٪ HRA: 90.5 ° اندازه دانه: 0.75um |
| 12U | شركت: 12٪ WC 85٪ عنصر نادر: 3٪ HRA: 92.5 ° اندازه دانه: 0.4um |
| K40 | شركت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93 درجه اندازه دانه: 0.4um |
| K44 | شركت: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93.5 ° اندازه دانه: 0.4um |
مواد قابل برش
| درجه کاربید | HRC از آسیاب پایان | مواد قابل برش |
| 10U | HRC45-50 | برای برش مواد تحت HRC35 |
| 12U | HRC55-58 | برای برش مواد تحت HRC50 |
| K40 | HRC60-62 | برای برش مواد تحت HRC55 |
| K44 | HRC65-70 | برای برش مواد تحت HRC63 |
پوشش مربوطه
| درجه کاربید | HRC از آسیاب پایان | پوشش مربوطه |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | نانو |
معرفی مواد کاربید آسیاب End
| AlTiN | TiAlN | TiSlN | نانو | |
| سختی (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| ضخامت (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| زمان اکسیداسیون (°) | 900 | 800 | 1000 | 1200 |
| ضریب اصطکاک | 0.3 | 0.3 | 0.45 | 0.4 |
| رنگ | سیاه | بنفشه | فلز مس | آبی |
3. پوشش
روکش |
رنگ |
دمای پوشش |
ضخامت (ام) |
HV |
دمای برنامه |
ضریب اصطکاک |
TiAlN |
خاکستری-خاکستری | <600 درجه سانتی گراد | 3-5 | 3300 | 800 درجه سانتیگراد | 0.3 |
| AlTiN | سیاه | <600 درجه سانتی گراد | 3-5 | 3500 | 900 درجه سانتیگراد | 0.3 |
| TiSiN | فلز مس | <600 درجه سانتی گراد | 3-5 | 3500 | 1500 درجه سانتیگراد | 0.4 |
| سدیم | آبی | <600 درجه سانتی گراد | 3-5 | 3800 | 1200 درجه سانتیگراد | 0.4 |
| CRN | خاکستری نقره ای | <480 ° C | 2-2.5 | 2500 | 700 درجه سانتیگراد | 0.3 |

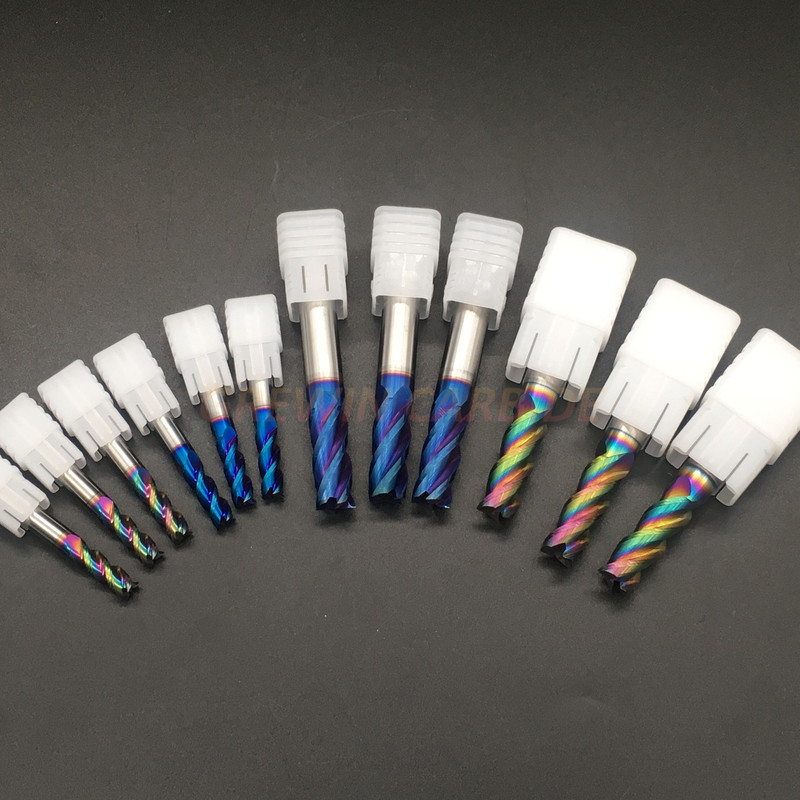

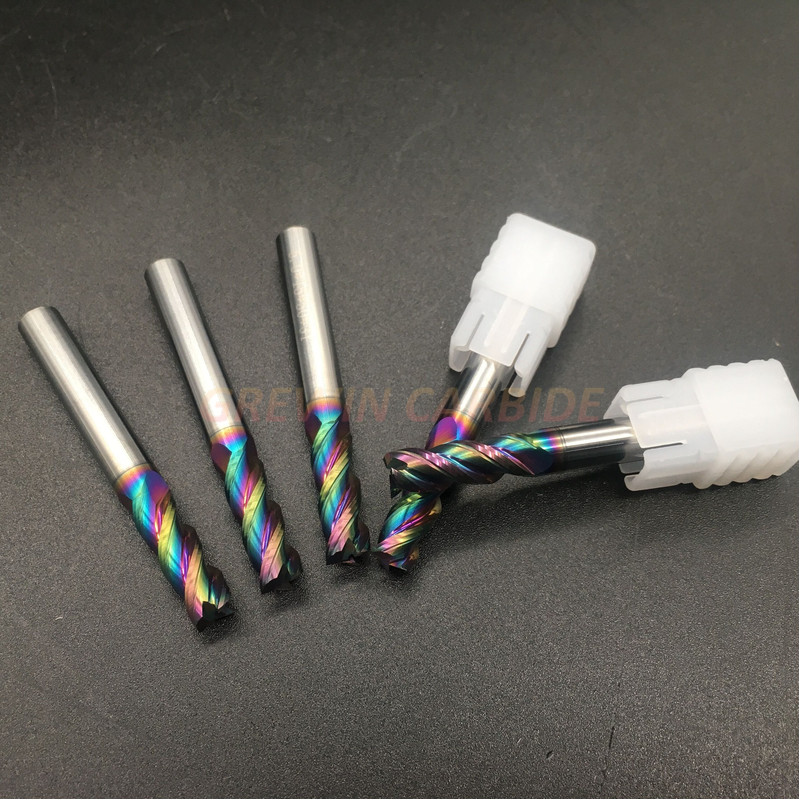

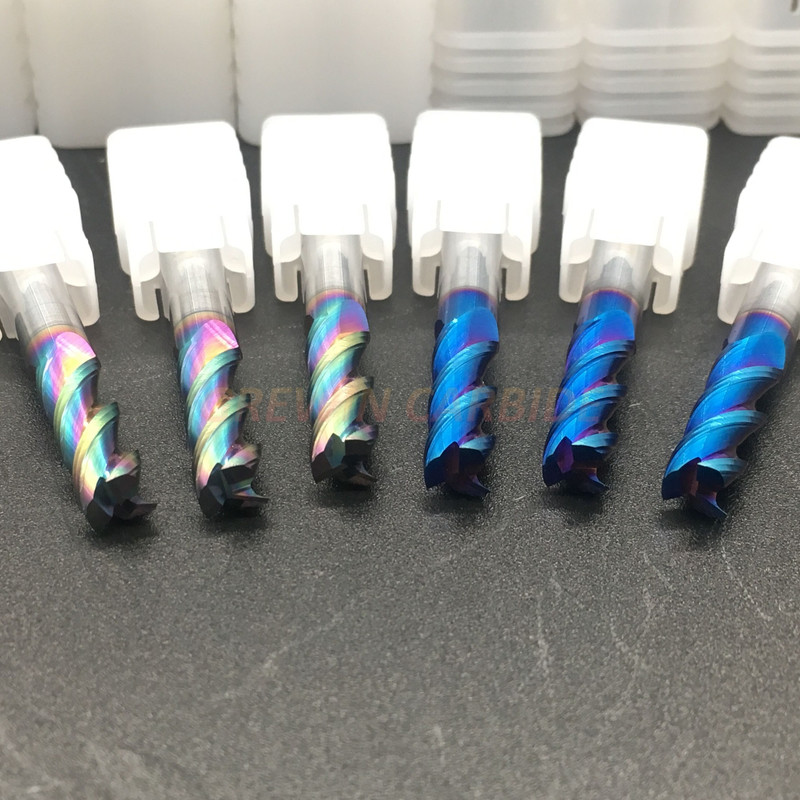

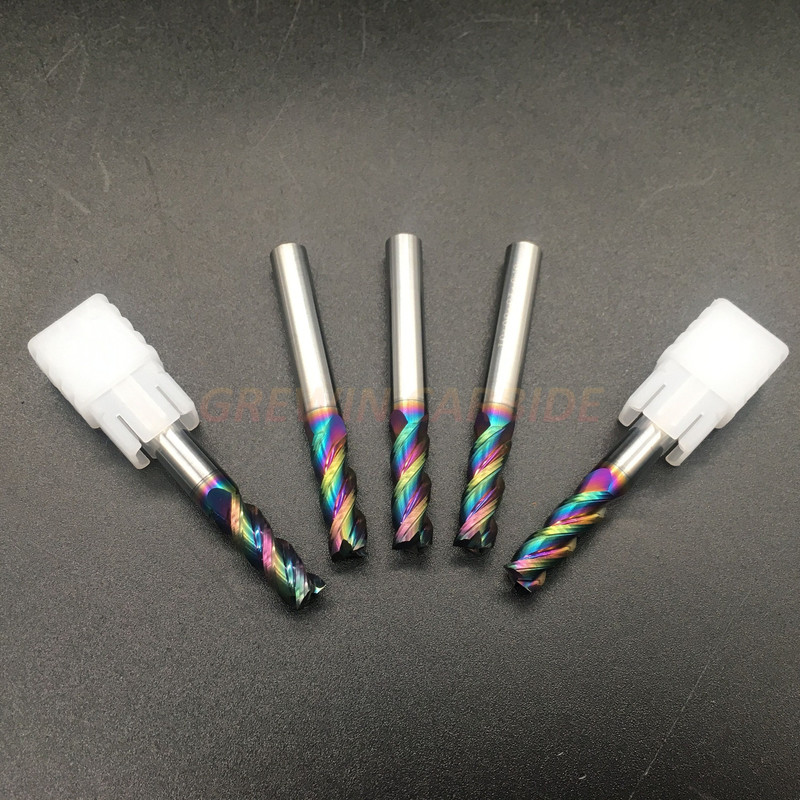

نمایش محصول:
